Pengenalan
Rel Panduan Linearadalah komponen penting dalam mesin yang memerlukan gerakan linear yang tepat dan terkawal. Dari pusat pemesinan CNC ke peralatan semikonduktor, memilih saiz yang tepat dari kereta api linear memastikan prestasi, kecekapan, dan jangka hayat optimum mereka. Tetapi saiz apa yang ada dan bagaimana anda memilih yang sesuai untuk permohonan anda? Mari pecahkannya.

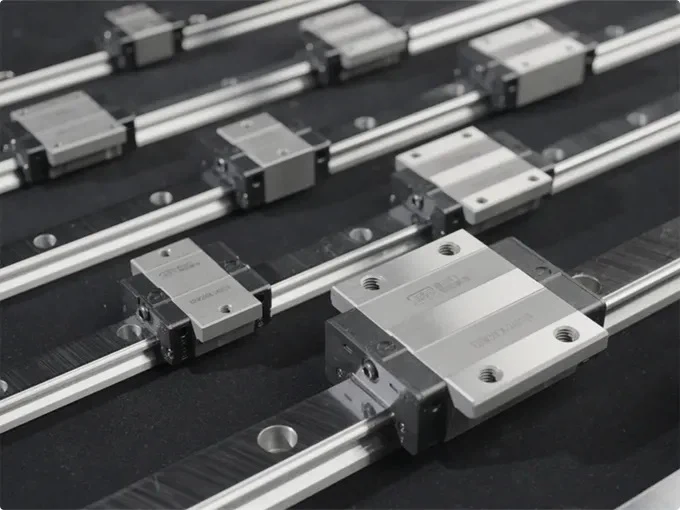

Memahami saiz kereta api panduan linear
Saiz rel panduan linear ditakrifkan oleh beberapa dimensi utama yang menentukan bagaimana mereka sesuai dan melaksanakan dalam aplikasi yang berbeza:
• Lebar kereta api
Lebar kereta api linear (misalnya, 15mm, 20mm, 25mm) adalah penunjuk utama kapasiti beban dan kekakuannya. Lebih luas lebar, semakin besar beban kereta api panduan biasanya dapat bertahan, dan kemungkinan besar ia adalah untuk ubah bentuk ketika berkuatkuasa, dengan itu mengekalkan pergerakan yang stabil dan tepat.
• Saiz blok
Merujuk kepada saiz blok gelongsor (atau kereta) yang berjalan di sepanjang rel. Ia mesti sepadan dengan profil kereta api dan boleh didapati dalam versi pendek, standard, atau panjang, bergantung kepada keperluan beban.
• Ketinggian (Rail + Block)
Ini adalah ketinggian gabungan kereta api dan blok. Ia mempengaruhi bagaimana sistem sesuai dalam struktur mesin. Reka bentuk berprofil rendah sesuai untuk persediaan yang dikendalikan oleh ruang, sementara konfigurasi yang lebih tinggi memberikan ketegaran dan sokongan beban yang lebih besar.
• Panjang
Rel linear datang dalam kedua -dua standard dan adat panjang (seperti 500mm, 1000mm, atau 2000mm), dipilih berdasarkan jarak perjalanan yang diperlukan dan reka bentuk mesin.
• Jarak lubang pemasangan
Lubang pemasangan sama rata di sepanjang rel untuk memastikan pemasangan yang mudah dan selamat. Jarak lubang, yang sering dipanggil "padang," berbeza -beza bergantung kepada saiz kereta api dan siri, mengikut piawaian antarabangsa seperti ISO atau DIN.
Cara Memilih Saiz Kereta Panduan Linear yang Betul
Kapasiti dan arah beban
Mulakan dengan mengira beban statik dan dinamik maksimum yang akan dialami oleh kereta api, termasuk arah (beban mendatar, menegak, atau momen). Beban yang lebih besar memerlukan rel yang lebih luas dan lebih tinggi dengan blok yang lebih kuat untuk mengekalkan ketegaran dan mengurangkan pesongan.
Panjang strok dan jarak perjalanan
Panjang strok secara langsung mempengaruhi saiz kereta api keseluruhan. Sebagai peraturan ibu jari, kereta api harus lebih panjang daripada strok yang diperlukan untuk membolehkan overtravel dan end clearances. Panjang rel standard (misalnya, 500mm, 1000mm, 2000mm) boleh dipotong agar sesuai dengan susun atur khusus anda.
Saiz dan kuantiti blok
Beban yang lebih berat atau pukulan panjang mungkin memerlukan lebih besar atau beberapa blok. Panjang blok dan lebar pengaruh pengagihan beban, kestabilan, dan hayat perkhidmatan. Jika ketepatan atau kestabilan adalah kebimbangan, menggunakan dua blok setiap kereta api sering disyorkan.
Kekangan ketinggian dan ruang
Dalam peralatan atau peranti padat dengan sekatan ketinggian, kombinasi kereta api dan blok berprofil rendah mungkin diperlukan. Ketinggian yang dipasang (ketinggian rel + blok) adalah parameter kritikal untuk memastikan panduan sesuai dalam dimensi mesin.
Jarak lubang dan lebar kereta api
Lebar kereta api dan lubang lubang menentukan keserasian dengan asas pelekap. Rel sempit mungkin sesuai untuk aplikasi kecil dan ringan, manakala rel yang lebih luas memberikan sokongan yang lebih baik untuk beban sisi. Pastikan jarak lubang pemasangan sepadan dengan platform mesin anda.
Ketegaran dan ketepatan yang diperlukan
Aplikasi yang memerlukan ketepatan yang tinggi, seperti pemesinan CNC atau alat semikonduktor, sering mendapat manfaat daripada saiz rel yang lebih besar, yang menawarkan ketegaran dan redaman getaran yang lebih besar. Sebaliknya, sistem tugas ringan boleh menggunakan lebih banyak pilihan padat untuk menjimatkan ruang dan kos.
JSM menyediakan penyelesaian panduan linear tersuai
Sebagai pengeluar kereta api linear yang dipercayai, JSM menawarkan penyesuaian fleksibel untuk memenuhi pelbagai keperluan saiz. Sama ada anda memerlukan rel lebih panjang, blok slaid padat, atau spacing lubang tertentu, JSM menyampaikan komponen-komponen ketepatan yang disesuaikan dengan susun atur mesin anda.
• Siri dan panjang kereta api yang fleksibel
JSM menyediakan Rails dari 100 mm hingga 6000 mm dalam pelbagai siri, menyokong kedua-dua sistem kompak dan besar.
• Reka bentuk ODM & sokongan CAD
Pasukan kejuruteraan JSM membantu anda menyesuaikan saiz standard atau membangunkan dimensi bukan standard melalui pengubahsuaian dan simulasi CAD 3D.
• Penyesuaian Prototaip & Batch Rapid
Sampel percubaan boleh dihantar dalam masa 14 hari, membantu anda menguji patut dan berfungsi sebelum berskala sehingga pengeluaran penuh.
Kesimpulan
Memilih saiz yang tepat untuk kereta api panduan linear anda adalah mengenai mengimbangi beban, ketepatan, ruang, dan keperluan aplikasi. JSM, sebagai pengeluar kereta api linear profesional, menawarkan produk yang berkualiti tinggi dan serasi di seluruh dunia untuk menyokong reka bentuk mesin atau peningkatan pengeluaran mesin seterusnya.
Mencari komponen gerakan linear yang boleh dipercayai?CONTACT JSMHari ini untuk mengetahui lebih lanjut mengenai penyelesaian kereta api Linear kami.
